اجرای یک پروژه ساختمانی شامل صدها فعالیت اجرایی درهم‌تنیده از تخریب و گودبرداری تا اجرای اسکلت، تاسیسات مکانیکی و نازک‌کاری است. زمانی که کارگاه بدون یک نقشه راه خردشده و مهندسی کار خود را آغاز می‌کند، نه مدیر پروژه می‌داند هر جبهه کاری دقیقاً در چه تاریخی باید تحویل شود و نه واحد مالی می‌تواند تشخیص دهد مبالغ خرج‌شده مربوط به کدام بخش از ساختمان بوده است. ستون فقرات برنامه‌ریزی زمانی و مالی در هر کارگاه حرفه‌ای، تدوین دقیق ساختار شکست کار پروژه ساختمانی و نمایش تقویمی آن در قالب نمودار گانت پروژه ساختمانی است.
اما چالش همیشگی مهندسان دفتر فنی و مدیران پروژه در ایران این است که برنامه‌های زمانبندی تهیه‌شده در نرم‌افزار مایکروسافت پراجکت، معمولاً داخل کامپیوتر دفتر فنی حبس می‌مانند و هیچ ارتباطی با هزینه‌های واقعی کارگاه ندارند. در این راهنمای جامع و اجرایی از آکادمی جاب‌سایت مستر، اصول طراحی استاندارد WBS ساختمان را به همراه یک جدول محاسباتی کامل بررسی می‌کنیم و نشان می‌دهیم چگونه می‌توانید فایل مایکروسافت پراجکت خود را مستقیماً وارد فضای ابری کرده و نمودار گانت را به هزینه‌های واقعی پروژه متصل نمایید.
۱. ساختار شکست کار پروژه ساختمانی چیست و چه ارتباطی با نمودار گانت دارد؟
تعریف دقیق و کاربردی: ساختار شکست کار پروژه ساختمانی یا WBS فرآیند خرد کردن سلسله‌مراتبی کل عملیات ساخت یک بنا به فصول کاری، طبقات و در نهایت «بسته‌های کاری کوچک، قابل زمانبندی و قابل هزینه‌یابی» در مدیریت پروژه عمرانی است. زمانی که به هر یک از این فعالیت‌های خردشده، مدت زمان، تاریخ شروع و پایان و روابط پیش‌نیازی اختصاص داده شود، خروجی آن روی تقویم به شکل نمودار گانت نمایش داده می‌شود.
طبق استانداردهای موسسه مدیریت پروژه، ساختار شکست کار باید ۱۰۰ درصد محدوده اجرایی پروژه را پوشش دهد. به بیان ساده و کارگاهی، ساختار شکست کار در فرآیند کنترل پروژه به شما می‌گوید «چه کارهایی باید در ساختمان انجام شود و هر بخش چقدر بودجه دارد» و نمودار گانت مشخص می‌کند «هر فعالیت در چه بازه زمانی و با چه ترتیبی باید در کارگاه اجرا شود».
۲. ۴ سطح استاندارد در تدوین WBS ساختمان (بدون پیچیدگی اضافی)
در جریان آموزش مدیریت پروژه برای کارگاه‌های ساختمانی، یکی از خطاهای رایج، خرد کردن بیش از اندازه فعالیت‌ها (که به‌روزرسانی برنامه را در کارگاه غیرممکن می‌کند) یا برعکس، کلی‌گویی بیش از حد است. یک ساختار شکست کار استاندارد و کاربردی در پروژه‌های ساختمانی معمولاً در ۴ سطح طراحی می‌شود:
- سطح اول (کل پروژه): عنوان کلی پروژه ساختمانی (برای نمونه: پروژه مسکونی ۵ طبقه).
- سطح دوم (فصول کاری اصلی): بخش‌های کلان ساخت شامل تجهیز کارگاه، عملیات خاکی و سازه نگهبان، اجرای فونداسیون، اسکلت، سفت‌کاری، تاسیسات مکانیکی و برقی، نازک‌کاری و نما.
- سطح سوم (تفکیک طبقات یا جبهه‌های کاری): تقسیم فصول کاری به طبقات یا بلوک‌ها جهت رصد دقیق‌تر عملیات و جلوگیری از تأخیر پروژه ساختمانی.
- سطح چهارم (بسته‌های کاری و فعالیت‌های اجرایی): کوچک‌ترین سطح قابل کنترل که می‌توان طبق ضوابط مقررات ملی ساختمان ایران، اجرای آن را به یک اکیپ یا پیمانکار جزء واگذار کرد، زمان مشخصی به آن داد و هزینه‌های واقعی را به کد همان فعالیت متصل نمود.
۳. جدول عملی ساختار شکست کار پروژه ساختمانی (همراه با کد، زمان و بودجه)
برای اینکه بتوانید برنامه زمانبندی را به سیستم کنترل هزینه پروژه ساختمانی متصل کنید، هر بسته کاری باید یک کد مشخص، مدت زمان معین و بودجه مصوب داشته باشد. در جدول زیر، یک نمونه استاندارد و محاسباتی از ۴ فصل نخست یک پروژه ساختمانی به همراه ریز فعالیت‌ها آماده شده است (مجموع زمان و بودجه هر فصل دقیقاً برابر با جمع بسته‌های کاری زیرمجموعه آن است):
↔ برای مشاهده کامل جدول در موبایل، آن را به چپ و راست بکشید:| کد WBS | سطح | عنوان فصل کاری / بسته کاری و فعالیت اجرایی | مدت زمان (روز) | پیش‌نیاز اجرایی | بودجه مصوب (میلیون تومان) |
|---|---|---|---|---|---|
| 1.0 | فصل اول | عملیات تخریب، گودبرداری و سازه نگهبان (جمع فصل) | ۴۵ روز | تحویل زمین و پروانه | ۴,۰۰۰ |
| 1.1 | بسته کاری | خاکبرداری ماشینی و حمل نخاله | ۲۰ روز | تجهیز کارگاه | ۱,۶۰۰ |
| 1.2 | بسته کاری | اجرای نیلینگ، انکراژ و شاتکریت دیواره گود | ۲۵ روز | اتمام خاکبرداری هر تراز | ۲,۴۰۰ |
| 2.0 | فصل دوم | اجرای فونداسیون بتنی (جمع فصل) | ۳۰ روز | اتمام کامل 1.2 | ۶,۰۰۰ |
| 2.1 | بسته کاری | بتن مگر، عایق‌کاری و آرماتوربندی فونداسیون | ۲۰ روز | تایید رقوم کف گود | ۴,۲۰۰ |
| 2.2 | بسته کاری | قالب‌بندی، انتظار ستون‌ها و بتن‌ریزی فونداسیون | ۱۰ روز | تایید آرماتور توسط ناظر | ۱,۸۰۰ |
| 3.0 | فصل سوم | اجرای اسکلت بتنی طبقات - ۵ سقف (جمع فصل) | ۹۰ روز | اتمام کامل 2.2 | ۱۵,۰۰۰ |
| 3.1 | بسته کاری | آرماتوربندی ستون‌ها، دیوارهای برشی، تیرها و سقف‌ها | ۴۵ روز | عمل‌آوری بتن فونداسیون | ۹,۵۰۰ |
| 3.2 | بسته کاری | قالب‌بندی، شمع‌بندی و بتن‌ریزی سقف طبقات | ۴۵ روز | تایید مرحله‌ای 3.1 | ۵,۵۰۰ |
| 4.0 | فصل چهارم | سفت‌کاری، دیوارچینی و لوله‌کشی توکار (جمع فصل) | ۷۵ روز | باز شدن قالب طبقات | ۸,۵۰۰ |
| 4.1 | بسته کاری | دیوارچینی پیرامونی، تیغه‌بندی داخلی و اجرای وال‌پست | ۴۵ روز | تحویل هر طبقه از اسکلت | ۴,۸۰۰ |
| 4.2 | بسته کاری | لوله‌کشی فاضلاب، آب‌رسانی و لوله‌گذاری برق توکار | ۳۰ روز | اتمام تیغه‌چینی هر طبقه | ۳,۷۰۰ |
| جمع کل ۴ فصل اصلی پروژه در این جدول نمونه | ۲۴۰ روز | — | ۳۳,۵۰۰ میلیون تومان | ||
۴. ۵ اشتباه رایج در تدوین برنامه زمانبندی پروژه ساختمانی با MSP
بسیاری از دفاتر فنی زمان زیادی را صرف ترسیم نمودار گانت در نرم‌افزار مایکروسافت پراجکت می‌کنند، اما برنامه آن‌ها در عمل کارایی خود را در کارگاه از دست می‌دهد. مهم‌ترین دلایل این اتفاق عبارت‌اند از:
- ۱. قطع بودن ارتباط نمودار گانت با هزینه‌های کارگاه: در روش سنتی، فایل زمانبندی در نرم‌افزار MSP است و فاکتورهای خرید و هزینه‌ها در فایل‌های اکسل یا حسابداری ثبت می‌شوند؛ در نتیجه مشخص نیست برای هر فعالیت از نمودار گانت چقدر پول واقعی در کارگاه خرج شده است.
- ۲. عدم تطابق ساختار شکست کار با ردیف‌های پیمان: اگر کدهای WBS بدون توجه به فصول نظام فنی و اجرایی کشور یا قراردادهای پیمانکاران جزء نوشته شوند، امکان رصد هزینه‌کرد هر فعالیت از بین می‌رود.
- ۳. نادیده گرفتن زمان تامین مصالح و کارکرد نیروها: برنامه‌ای که بدون توجه به واقعیت‌های مدیریت مصالح و تایم شیت کارگاه نوشته شود، با اولین تاخیر در خرید مصالح یا کمبود نیروی اجرایی متوقف می‌شود.
- ۴. حبس شدن فایل برنامه زمانبندی در کامپیوتر دفتر فنی: سرپرست کارگاه و کارفرما روی موبایل یا تبلت خود نرم‌افزار MSP نصب ندارند و نمی‌توانند آخرین وضعیت برنامه زمانبندی را به صورت آنلاین مشاهده کنند.
- ۵. چندنسخه‌ای شدن فایل‌های زمانبندی: ارسال فایل‌های آفلاین در پیام‌رسان‌ها باعث می‌شود اعضای تیم اجرایی روی نسخه‌های قدیمی و منسوخ برنامه کار کنند.

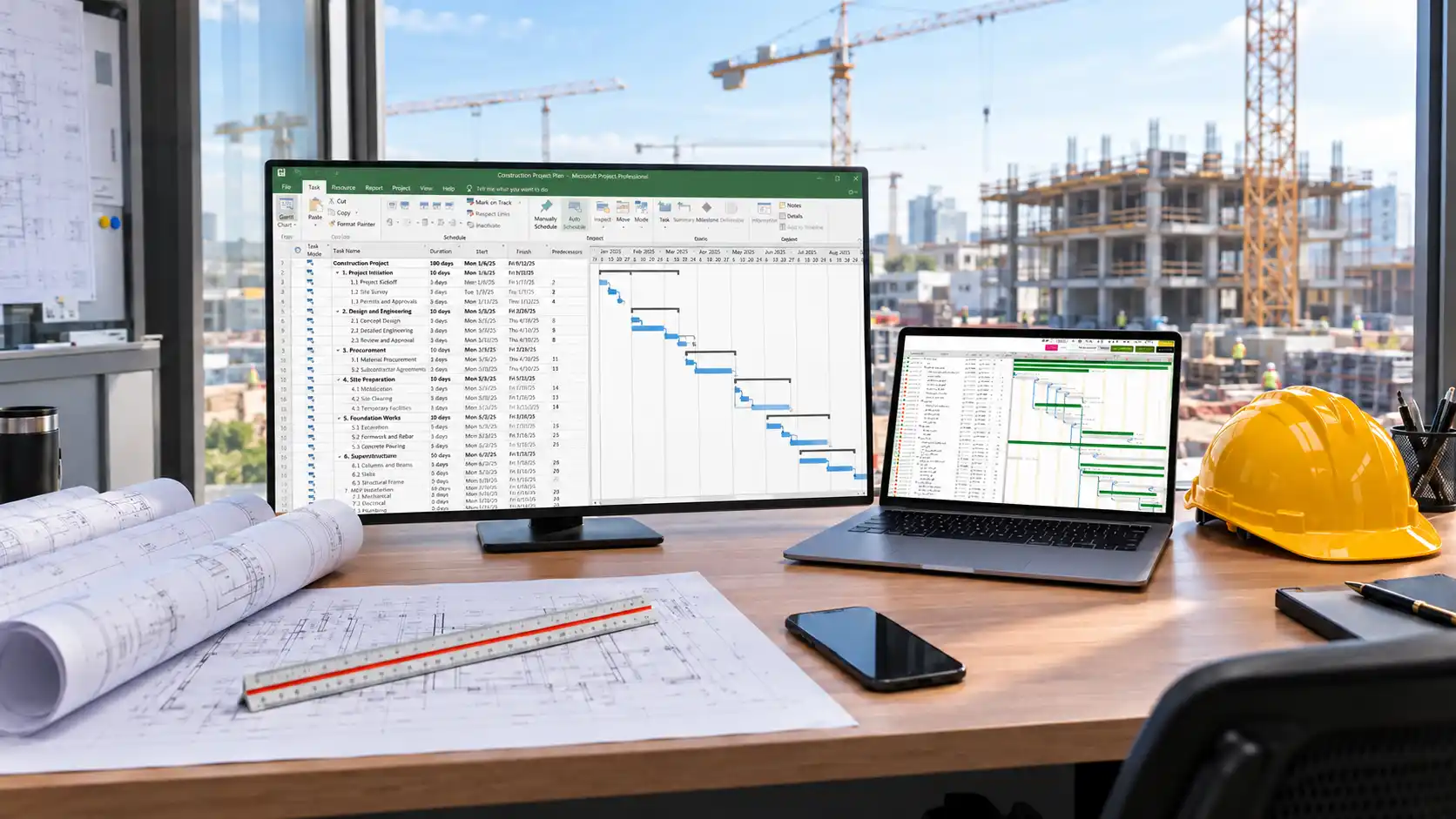

۵. ایمپورت مستقیم فایل MSP و اتصال نمودار گانت به هزینه‌ها در جاب‌سایت مستر
در پلتفرم مدیریت پروژه آنلاین جاب‌سایت مستر، ما به جای تحمیل فرمول‌های پیچیده و تئوریک که در عملِ کارگاه‌های ساختمانی بلااستفاده می‌مانند، یک راهکار کاملاً کاربردی و یکپارچه ایجاد کرده‌ایم: ایمپورت مستقیم برنامه زمانبندی از مایکروسافت پراجکت و اتصال مستقیم نمودار گانت به هزینه‌های پروژه.
↔ برای مشاهده کامل جدول در موبایل، آن را به چپ و راست بکشید:| قابلیت کلیدی در زمانبندی | فایل آفلاین مایکروسافت پراجکت (MSP) | ماژول نمودار گانت ابری در جاب‌سایت مستر |
|---|---|---|
| نحوه ورود ساختار شکست کار (WBS) | طراحی و تایپ اولیه توسط مهندس کنترل پروژه در ویندوز | ایمپورت مستقیم فایل از مایکروسافت پراجکت بدون نیاز به تعریف دوباره فعالیت‌ها |
| ارتباط نمودار گانت با بخش مالی | کاملاً جدا از فاکتورها و هزینه‌های واقعی روزمره کارگاه | متصل به هزینه‌ها و یکپارچه با ماژول مدیریت مالی پروژه |
| دسترسی کارفرما، مدیر پروژه و کارگاه | نیازمند نصب نرم‌افزار تخصصی روی کامپیوتر | مشاهده آنلاین نمودار گانت از طریق مرورگر موبایل، تبلت و لپ‌تاپ در هر مکان |
| هم‌راستایی با مستندات اجرایی کارگاه | فاقد اتصال به عکس‌ها و گزارش‌های روزانه کارگاهی | قرارگیری در کنار گزارش روزانه کارگاه ساختمانی، برد کانبان و دوربین‌های تایم لپس ساختمانی |
در راستای دیجیتالی سازی کارگاه ساختمانی و همان‌طور که در بررسی بهترین نرم افزار مدیریت پروژه ساختمان اشاره کردیم، روند کار در نرم افزار مدیریت کارگاه ساختمانی جاب‌سایت مستر بسیار ساده و مهندسی است:
- طراحی در MSP و ایمپورت سریع در سامانه: مهندس کنترل پروژه یا دفتر فنی، ساختار شکست کار و زمانبندی را در محیط آشنای مایکروسافت پراجکت آماده می‌کند و فایل خروجی را مستقیماً داخل جاب‌سایت مستر ایمپورت می‌نماید تا تمام فعالیت‌ها در فضای ابری قرار گیرند.
- اتصال مستقیم نمودار گانت به هزینه‌ها: نمودار گانت در جاب‌سایت مستر مستقیماً به بخش هزینه‌های پروژه متصل است؛ به این ترتیب مدیر پروژه و کارفرما می‌توانند هزینه‌های واقعی ثبت‌شده را در کنار برنامه زمانبندی فعالیت‌ها به صورت یکپارچه رصد کنند.
- دسترسی آنلاین و یکپارچه برای کل تیم پروژه: به محض بارگذاری برنامه، کارفرما، مدیر پروژه و سرپرست کارگاه بدون نیاز به نصب هیچ نرم‌افزار جانبی، به آخرین نسخه نمودار گانت و هزینه‌های متصل به آن دسترسی زنده خواهند داشت.
۶. سوالات متداول درباره ساختار شکست کار و نمودار گانت ساختمانی
بهترین سطح جزئیات برای تدوین ساختار شکست کار پروژه ساختمانی چقدر است؟
در پروژه‌های ساختمانی متعارف، شکستن کارها تا ۳ الی ۴ سطح (کل پروژه ← فصل کاری اصلی ← طبقه یا زون ← بسته کاری قابل واگذاری به اکیپ اجرایی) بهترین کارایی را دارد. خرد کردن بیش از حد فعالیت‌ها باعث می‌شود به‌روزرسانی برنامه و ثبت هزینه‌های هر بخش در کارگاه زمان‌بر و غیرعملی شود.
چگونه برنامه زمانبندی را وارد پلتفرم جاب‌سایت مستر کنیم؟
شما نیازی به ساختن دوباره برنامه زمانبندی از صفر ندارید. کافی است ساختار شکست کار و برنامه زمانبندی خود را در نرم‌افزار مایکروسافت پراجکت (MSP) آماده کرده و فایل آن را مستقیماً داخل ماژول نمودار گانت جاب‌سایت مستر ایمپورت کنید.
نمودار گانت در جاب‌سایت مستر چه ارتباطی با بخش مالی پروژه دارد؟
نمودار گانت در پلتفرم جاب‌سایت مستر مستقیماً به هزینه‌های پروژه متصل است. این قابلیت به مدیر پروژه و کارفرما امکان می‌دهد تا فعالیت‌های برنامه زمانبندی و هزینه‌های ثبت‌شده برای آن‌ها را در یک محیط یکپارچه و آنلاین مدیریت کنند.
تفاوت ساختار شکست کار (WBS) با فهرست‌بها در چیست؟
فهرست‌بها یک مرجع استاندارد از اقلام و قیمت‌های پایه بر اساس نوع مصالح و عملیات است، در حالی که ساختار شکست کار پروژه را بر اساس «بخش‌های قابل تحویل و موقعیت مکانی در ساختمان» (مانند فونداسیون، اسکلت طبقه اول، تاسیسات طبقه دوم) دسته‌بندی می‌کند تا زمانبندی و کنترل هزینه هر جبهه کاری در کارگاه امکان‌پذیر شود.
